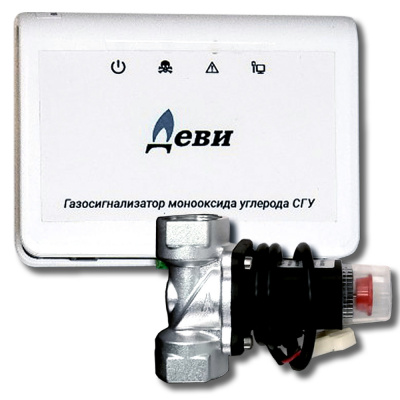

В комплекте: газосигнализатор, блок питания, электромагнитный алюминиевый клапан, кабель соединительный «газосигнализатор-клапан» длиной 3 м.
Сигнализаторы работают по принципу «ведущий» и «ведомый». «Ведущим» сигнализатором считается тот, к которому подключен имитатор клапана или электромагнитный клапан на вывод "Клапан". Если же клапан не подключать до подачи питания сигнализатор будет работать в режиме ведомого.
Ведомый сигнализатор принимает от ведущего сигнализатор сигнал присутствия в цепи. При обрыве линии связи между сигнализаторами, ведомый сигнализатор предупредит пользователя непрерывным звуковым сигналом и светящимся синим светодиодом.
Газовые сенсоры в сигнализаторах постоянно контролируют состояние окружающей среды и значения, получаемые с этих сенсоров, сравниваются с пороговыми значениями, заданными предприятием-изготовителем. Если в воздухе помещения происходит превышение опасных веществ, воспринимаемых сигнализатором, то сигнализаторы выдают аварию.
При срабатывании аварии на сигнализаторе СГА:
- Срабатывание непрерывной звуковой сигнализации, загорается красный индикатор «Авария» , подаётся импульс на закрытие клапана (при его наличии), если датчик работает в режиме «ведомый», то передаётся сигнал о срабатывании на ведущий сигнализатор.
- В данной ситуации возможна утечка природного или сжиженного газа. При устранении неполадки сигнализатор вернётся в нормальный режим работы.
- При срабатывании аварии на сигнализаторе СГУ (-Р):
- при достижении предупредительного порогового значения сработает прерывистый звуковой сигнал, мигает красный индикатор «Авария»;
- при достижении аварийного порога срабатывает звуковая сигнализация, загорается красный индикатор «Авария» , подаётся импульс на закрытие клапана (при его наличии), если датчик работает в режиме «ведомый», то передаётся сигнал о срабатывании на ведущий сигнализатор; на сигнализаторе СГУ-Р переключается состояние реле
- Из-за недостатка кислорода в помещении в данной ситуации происходит образование угарного газа (II).
- Необходимо проветрить помещение. После проветривания помещения сигнализатор вернётся в нормальный режим работы.
- При получении сигнала на разъём «Вход» сработает непрерывной звуковой сигнализации, загорится жёлтый индикатор «Неисправность» , подаётся импульс на закрытие клапана. При восстановлении работоспособности сигнализатор вернётся в нормальный режим работы.
- При обрыве линии связи с клапаном на сигнализаторе сработает прерывистый звуковой сигнал, мигает жёлтый светодиод «Неисправность». При восстановлении связи сигнализатор возвращается в нормальный режим работы.
- При обрыве линии связи между сигнализаторами, сигнализатор, работающий в режиме «ведомый» оповестит непрерывным звуковым сигналом, загорится синий светодиод «Связь». При устранении неисправности сигнализатор вернётся в нормальный режим работы.
- При получении ведущим сигнализатором сигнала «Авария» от ведомого сигнализатора сработает прерывистый звуковой сигнал, мигает синий светодиод «Связь», подаётся импульс на закрытие клапана (при его наличии). При устранении неисправности сигнализатор вернётся в нормальный режим работы.
