На сегодня сертифицировано как средство учета и выпускается промышленностью несколько типов счетчиков для измерения количества израсходованного газа.
Типы счетчиков различают по принципу действия.
Кроме этого счетчики любых типов могут снабжаться блоком импульсов. Такой блок подключается к выносному электронному устройству, которое, обрабатывает импульсы и записывает либо в память, либо самописцем расход газа в каждый момент времени. Импульсные счетчики обладают таким параметром, как цена импульса. То есть расходом газа между последовательными импульсами. Это может быть 1 м3, 10 м3, и другие значения. Подбор данного параметра определяется электронным устройством, к которому планируется подключение счетчика.

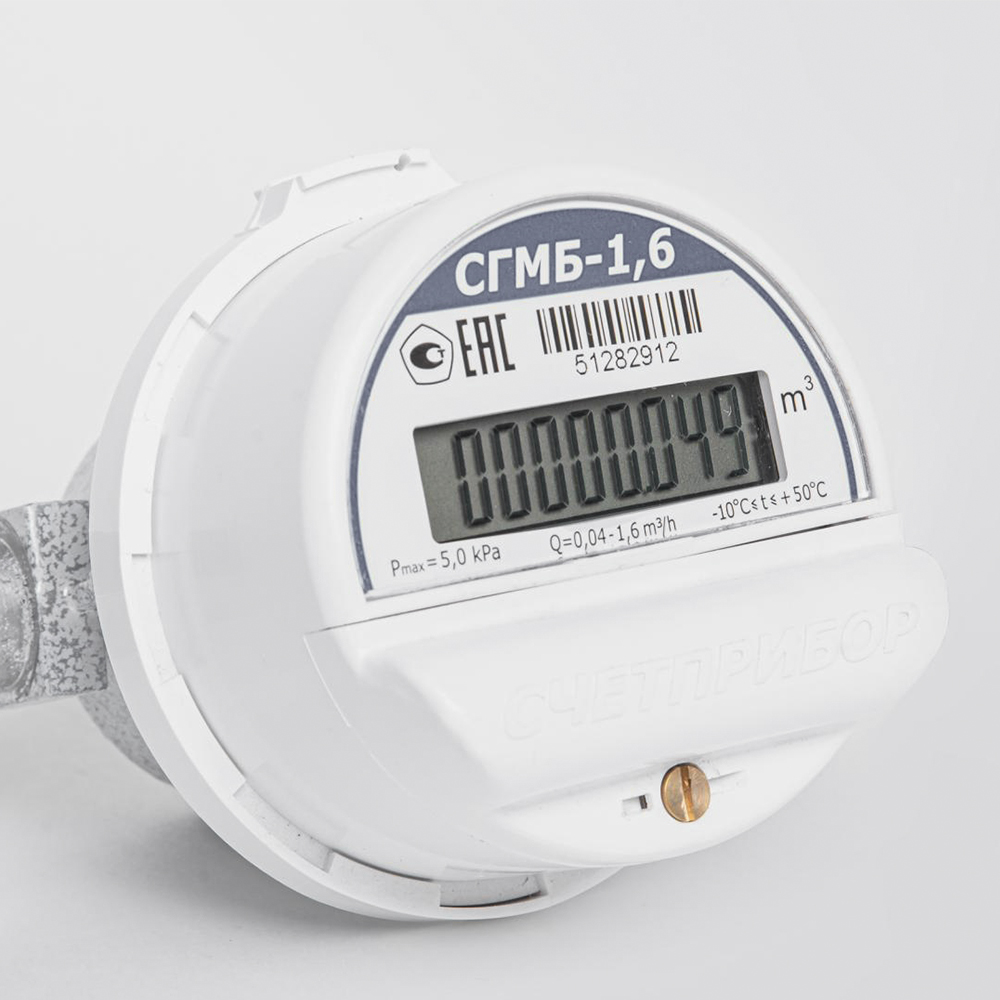

Электронные.
Надежные, малогабаритные. Устанавливаются, в основном, в квартирах. Но могут также использоваться и в небольших частных домах. Минусом можно считать необходимость электрического питания (батарейки) для работы счетчика.
К достоинствам отнесем: высокую точность измерения, надежность и простоту эксплуатации, небольшие габариты.
Расход газа измеряется струйным автогенератором и передается импульсами на электронный блок. Микросхема обрабатывает импульсы и передает данные на электронный дисплей. Многие такие счетчики снабжаются разъемами для передачи данных на внешние системы контроля.
Мембранные (диффузорные).
Самый распространенный в быту тип счетчика. Чаще других устанавливается в частных домах и маломощных котельных. Не требует электрического питания. Состоит из механических частей: газораспределительной, кривошипно-рычажной, счетной.
В счетчике имеются две камеры, которые поочередно заполняются газом, при помощи кривошипно-рычажного механизма. После наполнения одной камеры механизм преключает поступление газа на вторую, а из первой газ выталкивается мембранной, одновременно происходит проворачиваение счетного механизма. Результат проворачиваний можно посмотреть на табло счетчика.
Ротационный (роторный, винтовой).
В коммунальной сфере чаще применяют роторный тип счетчиков газа. Такие счетчики могут измерять прохождение больших объемов. Относительно небольших размеров, вместе с тем обладают большим диапазоном и долговечны.
Принцип действия основан на вращении ротора при прохождении потока газа. Вращение ротора передается на механический счетный механизм, который на табло отображает количество оборотов ротора, пресчитанное на пропущенный через него газ. При несвоевременном техническом обслуживании показания расходятся с потреблением. Поэтому для таких счетчиков устанавливается достаточно короткий срок поверки.
Барабанный.
Отличается высокой точностью измерения. Мерный барабан счетчика поделен на 4 секции. При потреблении газа барабан вращается и секции попеременно наполняются и выпускают газ. Количество оборотов подсчитывается. Чаще барабанные счетчики используются как эталонные для поверки других типов счетчиков.
Тахометрический турбинный.
Имеют большие габариты и большую пропускную способность. Используются на промышленных предприятиях. Конструкция имеет циллиндрический корпус на входе, которого устанавливается струйный выпрямитель с турбиной. При прохождении газа через расходомер, турбина вращается, а скорость ее вращения замеряется тахометром. Элетронный механизм на основании показаний тахометра вычисляет потребление.
Вихревой.
Используются только в промышленности, ввиду сложности обслуживания, серьезных технических требований к установке и наличия нижнего порога измерения расхода. Принцип основан на измерении колебаний давлений при придании потоку газа вихревой формы. Колебания измеряются электронными датчиками, затем обрабатываются по сложныму алгоритму на электронном вычислителе. Результат пишется самописцами.
Ультразвуковой.
Низкие техничесие требования к условиям установки. Небольшие габариты и вес. Принцип основывается на измерении ультразвуковых импульсов, прошедших через движущийся газ. Результаты измерений обрабатываются электронными приборами. Снабжены средствами подключения внешних устройств и удаленной передачей данных.
